Zentrale Funktionen von NX

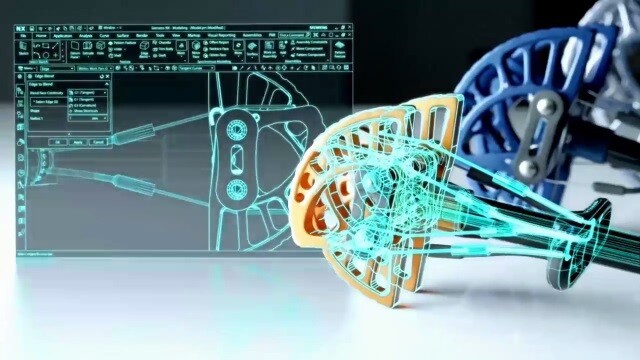

Mechanische Konstruktion und Baugruppen
NX unterstützt parametrische und direkte Modellierung, komplexe Bauteile sowie umfangreiche Baugruppen. Die Lösung ist darauf ausgelegt, auch anspruchsvolle Produktstrukturen und Abhängigkeiten kontrolliert zu bearbeiten.
Freiformflächen und komplexe Geometrien
Werkzeuge für Flächenmodellierung, Styling, Subdivision und konvergente Modellierung unterstützen Produkte, bei denen Form, Funktion und Herstellbarkeit eng zusammenspielen.
Zeichnungen und Model-Based Definition
NX unterstützt klassische 2D-Zeichnungen ebenso wie modellbasierte Produktdefinitionen mit PMI. Damit können Maße, Toleranzen und Fertigungsinformationen direkt mit dem 3D-Modell verbunden werden.
Mechatronik und Routing
NX kann mechanische, elektrische und automatisierungsnahe Aspekte früher zusammenführen. Dazu gehören je nach Einsatzszenario Routing, Kabel- und Leitungssysteme, flexible Leiterplatten oder mechatronische Konzeptentwicklung.
Simulation und Validierung
Konstruktionsnahe Prüfungen helfen, Verhalten, Bewegungen, Belastungen und Herstellbarkeit früher zu bewerten. Für weitergehende Simulationsaufgaben kann NX mit Lösungen aus dem Simcenter-Portfolio verbunden werden.
CAM, Fertigungsstufen und Produktion
NX unterstützt integrierte Fertigungsprozesse wie NC-Programmierung, Werkzeug- und Formenbau, additive Fertigung, Robotik oder prüfnahe Abläufe. NX Staged Models kann Zwischen- und Bearbeitungszustände eines Bauteils über mehrere Fertigungsstufen abbilden. Geometrie, PMI und fertigungsbezogene Informationen bleiben dadurch mit der Produktdefinition verbunden und können für nachgelagerte CAM-, Planungs- und Prüfprozesse genutzt werden.
Die Rolle von NX im Digital Thread
NX erzeugt einen zentralen Teil des Digital Thread: die technische Produktdefinition. Dazu gehören 3D-Modelle, Baugruppen, Zeichnungen, PMI, technische Attribute, Material- und Strukturinformationen, Stücklistenbezüge, Simulationsergebnisse und fertigungsnahe Daten. Diese Informationen beschreiben nicht nur die Geometrie, sondern auch wesentliche Konstruktions- und Herstellungsabsichten.
Unternehmensweit wirksam werden diese Daten, wenn sie mit PLM-Prozessen verbunden sind. Teamcenter kann NX-Daten mit Revisionen, Status, Workflows, Berechtigungen, Produktstrukturen und Änderungen verknüpfen. So wird nachvollziehbar, welche Ausprägung gültig ist, welche Informationen freigegeben wurden und welche nachgelagerten Objekte von einer Änderung betroffen sind.
Der Digital Thread entsteht nicht allein durch den Einsatz von CAD. Er braucht klare Datenverantwortung, konsistente Modellierungsregeln, eindeutige Freigaben und definierte Übergaben. NX liefert eine leistungsfähige Engineering-Basis; die Durchgängigkeit entsteht durch das abgestimmte Zusammenspiel mit Teamcenter, ERP, MES, Simulation, CAM, Qualität und Service.
Bei mehrstufigen Fertigungsprozessen können NX Staged Models unterschiedliche Bearbeitungs- und Zwischenzustände bereitstellen. Teamcenter stellt den Produkt- und Freigabekontext her, während SAP relevante Arbeitsplan- und Auftragsinformationen übernimmt und MES die operative Ausführung steuert. NX liefert damit fertigungsnahe Produktinformationen, ersetzt aber weder die Fertigungsplanung im PLM noch Routing und Auftragssteuerung im ERP oder die Ausführung im MES.
NX als CAD/CAM-Basis im digitalen Produktlebenszyklus
NX bildet eine integrierte Engineering- und Fertigungsbasis im digitalen Produktlebenszyklus. Konstruktion, Simulation und Fertigungsvorbereitung können enger auf derselben Produktdefinition aufbauen. Das ist besonders relevant, wenn Änderungen schnell bewertet und ohne unnötige Datenbrüche in nachgelagerte Prozesse übernommen werden müssen.
Teamcenter stellt den PLM-Kontext bereit, in dem NX-Daten zu gelenkten Produktdaten mit Struktur, Revision, Freigabe, Änderung und Verantwortlichkeit werden. Modelle und Zeichnungen sind dadurch nicht nur Dateien, sondern Bestandteile einer kontrollierten Produktstruktur. Das ist besonders wichtig bei großen Baugruppen, mehreren Standorten, vielen Varianten und streng geregelten Entwicklungsprozessen.
Die technische Integration ist nur ein Teil der Aufgabe. Entscheidend ist, wie Nummernkreise, Attribute, Modellierungsstandards, Zeichnungs- und PMI-Regeln, Freigabestatus, Stücklistenlogik und Änderungsprozesse definiert werden. Ohne diese Regeln bleibt auch eine technisch integrierte NX- und Teamcenter-Landschaft fachlich lückenhaft.
Die Rolle von NX zwischen PLM, ERP und MES
NX liegt am Anfang vieler produktbezogener Datenflüsse. Die Lösung erzeugt und bearbeitet die technische Produktdefinition und verbindet sie je nach Einsatz mit Simulation, CAM und weiteren Engineering-Disziplinen. NX ersetzt PLM, ERP oder MES jedoch nicht.
PLM steuert Produktstrukturen, Revisionen, Varianten, Freigaben und Änderungen. Teamcenter macht aus NX-Daten kontrollierte Produktinformationen und regelt deren Nutzung über Teams und Prozesse hinweg. ERP nutzt freigegebene Informationen für Materialstämme, Beschaffung, Kalkulation, Logistik und Auftragsabwicklung. MES oder MOM benötigt fertigungsgerechte Daten für Produktionsausführung, Rückmeldung, Qualität und Traceability.
Nicht jedes System benötigt jedes CAD-Detail. Entscheidend ist, welche Informationen aus NX in welchem Status über Teamcenter oder definierte Integrationen bereitgestellt werden. Modelle, PMI, Stücklistenbezüge, Fertigungsinformationen und Dokumente müssen so aufbereitet sein, dass nachgelagerte Systeme sie eindeutig interpretieren und kontrolliert weiterverwenden können.
Für welche Unternehmen ist NX relevant?
Maschinen- und Anlagenbau
Unternehmen mit großen Baugruppen, modularen Anlagen, Routing-Anforderungen und enger Verbindung zwischen Konstruktion, Arbeitsvorbereitung und Fertigung profitieren von einer integrierten Engineering-Umgebung.
Automotive und Mobilität
Hersteller und Zulieferer benötigen leistungsfähige CAD-Prozesse für komplexe Geometrien, Varianten, multidisziplinäre Entwicklung, hohe Qualitätsanforderungen und kontrollierte Zusammenarbeit.
Luft- und Raumfahrt sowie High-Tech
Komplexe Produkte, enge Toleranzen, anspruchsvolle Oberflächen und streng geregelte Entwicklungsprozesse erhöhen den Bedarf an durchgängiger Produktdefinition und nachvollziehbarer Änderung.
Werkzeug-, Formen- und Teilefertigung
NX ist besonders relevant, wenn Produktentwicklung, Werkzeugkonstruktion, NC-Programmierung, additive Verfahren oder Qualitätsplanung eng miteinander verbunden werden sollen.
Verteilte Engineering-Organisationen
Unternehmen mit mehreren Standorten, umfangreichen Produktplattformen und globalen Teams benötigen konsistente Methoden, kontrollierte Daten und eine belastbare Teamcenter-Integration.
